อะไรคือความแตกต่างระหว่างโมดูลเชิงเส้นตรงและตัวนำเชิงเส้น?

เฮ้! ในฐานะซัพพลายเออร์ของโมดูลเชิงเส้นตรง ฉันมักถูกถามถึงความแตกต่างระหว่างโมดูลเชิงเส้นตรงและตัวนำเชิงเส้น มันเป็นคำถามที่พบบ่อย และวันนี้ ฉันจะแจกแจงคำถามให้คุณฟังในแบบที่เข้าใจง่าย

เริ่มจากพื้นฐานกันก่อน คู่มือเชิงเส้นหรือที่เรียกว่าสไลด์เชิงเส้นหรือแบริ่งเชิงเส้นเป็นส่วนประกอบทางกลที่ช่วยให้การเคลื่อนที่เชิงเส้นระหว่างสองส่วนราบรื่น โดยทั่วไปจะประกอบด้วยรางและรถม้า รางเป็นชิ้นตรงยาวเป็นทางให้รถเคลื่อนตัวไปได้ ในทางกลับกัน รถม้าเป็นส่วนที่เคลื่อนที่ไปตามรางและมักจะติดอยู่กับวัตถุที่ต้องเคลื่อนที่เป็นเส้นตรง

ตัวนำทางเชิงเส้นถูกนำมาใช้ในการใช้งานที่หลากหลาย ตั้งแต่เครื่องจักร CNC และเครื่องพิมพ์ 3D ไปจนถึงระบบอัตโนมัติทางอุตสาหกรรม เหมาะอย่างยิ่งสำหรับการเคลื่อนที่เชิงเส้นที่แม่นยำและสามารถรองรับโหลดสูงได้ อย่างไรก็ตาม สิ่งเหล่านี้เป็นเพียงกลไกนำทางเท่านั้น พวกเขาไม่มีระบบขับเคลื่อนในตัวเพื่อเคลื่อนย้ายแคร่ไปตามรางได้ด้วยตัวเอง คุณต้องเพิ่มไดรฟ์ภายนอก เช่น มอเตอร์และสายพานหรือสกรู เพื่อให้แคร่เลื่อน

ตอนนี้ เรามาพูดถึงโมดูลเชิงเส้นกัน โมดูลเชิงเส้นตรงเป็นระบบที่บูรณาการมากขึ้น เป็นการผสมผสานลิเนียร์ไกด์เข้ากับระบบขับเคลื่อน ซึ่งหมายความว่าไม่เพียงแต่มีฟังก์ชันการนำทางเหมือนกับเส้นบอกแนวเท่านั้น แต่ยังมีความสามารถในการเคลื่อนย้ายน้ำหนักไปตามเส้นทางเชิงเส้นด้วยตัวมันเองอีกด้วย ระบบขับเคลื่อนอาจเป็นระบบขับเคลื่อนด้วยสายพาน บอลสกรู หรือระบบขับเคลื่อนมอเตอร์แนวราบ

ข้อดีอย่างหนึ่งที่สำคัญของโมดูลเชิงเส้นตรงคือความสะดวก เนื่องจากประกอบล่วงหน้าพร้อมระบบขับเคลื่อน จึงติดตั้งและใช้งานได้ง่ายกว่ามากเมื่อเทียบกับการสร้างระบบที่มีลิเนียร์ไกด์และตัวขับเคลื่อนแยกต่างหาก คุณสามารถติดตั้งโมดูลเชิงเส้นตรงเข้ากับเครื่องจักรของคุณและเริ่มใช้งานได้ทันที

มาดูโมดูลเชิงเส้นประเภทต่างๆ ที่เรานำเสนอให้ละเอียดยิ่งขึ้น

ก่อนอื่นเรามีโมดูลเชิงเส้นตรงของสายพานกึ่งปิด- โมดูลเหล่านี้ใช้ระบบขับเคลื่อนด้วยสายพาน สายพานขับขึ้นชื่อในด้านความสามารถด้านความเร็วสูง พวกเขาสามารถเคลื่อนย้ายโหลดอย่างรวดเร็วไปตามเส้นทางเชิงเส้น การออกแบบกึ่งปิดให้ความสมดุลที่ดีระหว่างการป้องกันและการเข้าถึง ช่วยปกป้องส่วนประกอบภายในจากฝุ่นและเศษเล็กเศษน้อยในขณะที่ยังช่วยให้บำรุงรักษาได้ง่าย โมดูลเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ความเร็วเป็นสิ่งสำคัญ เช่น การหยิบและวางในโรงงาน

อีกประเภทหนึ่งคือโมดูลเชิงเส้นตรงแบบสองแกน- ตามชื่อโมดูลเหล่านี้สามารถเคลื่อนที่ได้สองแกน ประกอบด้วยโมดูลเชิงเส้นสองโมดูลรวมกันในลักษณะที่ช่วยให้สามารถเคลื่อนที่ได้ทั้งในทิศทาง X และ Y สิ่งนี้มีประโยชน์อย่างมากในการใช้งานที่คุณต้องการเคลื่อนย้ายวัตถุในระนาบสองมิติ เช่น ในแขนหุ่นยนต์หรือระบบโครงสำหรับตั้งสิ่งของ ด้วยโมดูลเชิงเส้นตรงแบบสองแกน คุณสามารถบรรลุรูปแบบการเคลื่อนไหวที่ซับซ้อนมากขึ้น โดยไม่ต้องสร้างระบบหลายส่วนที่ซับซ้อน

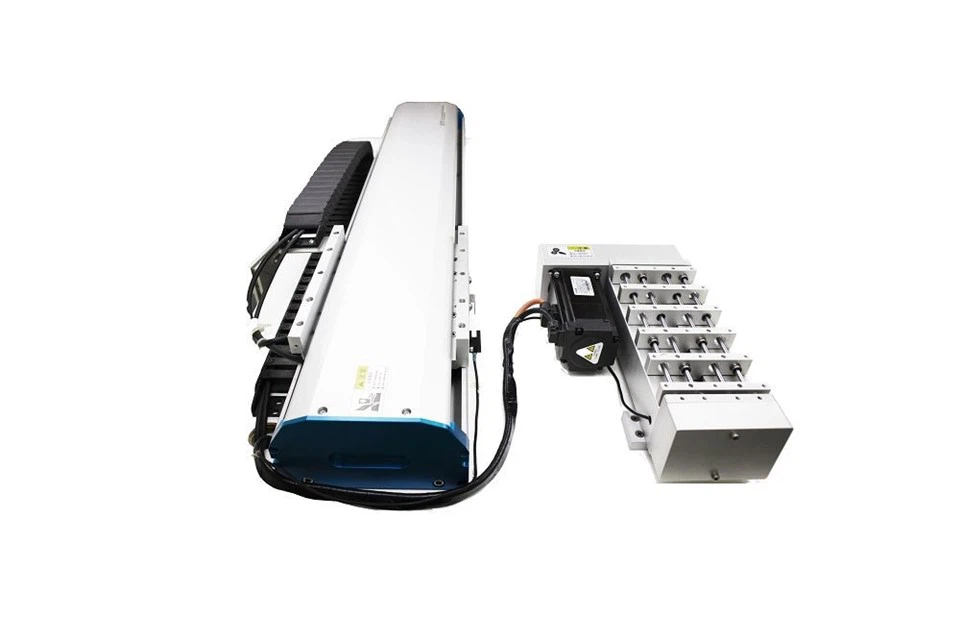

แล้วมีโมดูลมอเตอร์เชิงเส้น- ตัวขับเคลื่อนมอเตอร์เชิงเส้นเป็นระบบขับเคลื่อนที่ทันสมัยที่สุดสำหรับโมดูลเชิงเส้นตรง มีความแม่นยำและความเร่งสูงมาก มอเตอร์แนวราบทำงานโดยใช้แรงแม่เหล็กไฟฟ้าเพื่อเคลื่อนย้ายโหลดโดยตรง โดยไม่ต้องใช้ส่วนประกอบของระบบส่งกำลังเชิงกล เช่น สายพานหรือสกรู ส่งผลให้การเคลื่อนไหวราบรื่นและแม่นยำยิ่งขึ้น โมดูลเหล่านี้มักใช้ในการใช้งานระดับไฮเอนด์ที่ความแม่นยำเป็นสิ่งสำคัญ เช่น ในการผลิตเซมิคอนดักเตอร์หรืออุปกรณ์ทดสอบที่มีความแม่นยำสูง

ในแง่ของประสิทธิภาพ โดยทั่วไปโมดูลเชิงเส้นตรงจะมีประสิทธิภาพโดยรวมที่ดีกว่าเมื่อเทียบกับรางนำทาง เนื่องจากมีระบบขับเคลื่อนในตัว จึงสามารถปรับให้เหมาะสมกับความต้องการด้านประสิทธิภาพเฉพาะได้ ตัวอย่างเช่น โมดูลเชิงเส้นตรงที่มีระบบขับเคลื่อนบอลสกรูสามารถให้ความแม่นยำในการกำหนดตำแหน่งที่สูงมาก ซึ่งเหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนไหวที่แม่นยำ เช่น ในเครื่องตัดเลเซอร์

ต้นทุนก็เป็นปัจจัยสำคัญที่ต้องพิจารณาเช่นกัน เส้นบอกแนวมักจะมีราคาถูกกว่าโมดูลเชิงเส้นตรง เนื่องจากได้รับการออกแบบที่เรียบง่ายกว่าและไม่มีระบบขับเคลื่อนในตัว อย่างไรก็ตาม เมื่อคุณคำนึงถึงต้นทุนในการซื้อและติดตั้งระบบขับเคลื่อนแยกต่างหากสำหรับลิเนียร์ไกด์ ต้นทุนที่แตกต่างกันอาจไม่มากนัก และในบางกรณี ความสะดวกและประสิทธิภาพที่ดีขึ้นของโมดูลเชิงเส้นตรงสามารถทำให้พวกเขาเป็นตัวเลือกที่คุ้มค่าในระยะยาว

เมื่อพูดถึงการบำรุงรักษา ลิเนียร์ไกด์นั้นง่ายต่อการบำรุงรักษา คุณต้องรักษารางให้สะอาดและหล่อลื่นเป็นหลักเพื่อให้แน่ใจว่าการเคลื่อนไหวราบรื่น ในทางกลับกัน โมดูลเชิงเส้นตรงจำเป็นต้องมีการบำรุงรักษาเพิ่มขึ้นอีกเล็กน้อย โดยเฉพาะอย่างยิ่งโมดูลที่มีระบบขับเคลื่อนที่ซับซ้อน เช่น มอเตอร์เชิงเส้นตรง แต่โมดูลเชิงเส้นตรงส่วนใหญ่ของเราได้รับการออกแบบให้มีส่วนประกอบที่เข้าถึงได้ง่าย ดังนั้นการบำรุงรักษาจึงยังคงสามารถจัดการได้

โดยสรุป ข้อแตกต่างที่สำคัญระหว่างระบบนำทางเชิงเส้นตรงและโมดูลเชิงเส้นตรงก็คือ ระบบนำทางเชิงเส้นตรงเป็นเพียงส่วนประกอบนำทาง ในขณะที่โมดูลเชิงเส้นตรงเป็นระบบบูรณาการที่รวมระบบนำทางเชิงเส้นตรงเข้ากับระบบขับเคลื่อน โมดูลเชิงเส้นตรงให้ความสะดวกกว่า ประสิทธิภาพดีกว่า และขอบเขตการใช้งานที่กว้างกว่า แต่อาจมีต้นทุนที่สูงกว่าและต้องการการบำรุงรักษาเพิ่มขึ้นเล็กน้อย

หากคุณอยู่ในตลาดสำหรับโซลูชันเชิงเส้นตรงสำหรับเครื่องจักรหรือโครงการของคุณ ฉันขอแนะนำให้พิจารณาโมดูลเชิงเส้นตรงของเราเป็นอย่างยิ่ง เรามีตัวเลือกมากมายให้เลือก และทีมงานของเราพร้อมเสมอที่จะช่วยคุณค้นหาสิ่งที่ใช่สำหรับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการการเคลื่อนที่ด้วยความเร็วสูง ความแม่นยำสูง หรือโซลูชันแบบหลายแกน เราก็ช่วยคุณได้

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมหรือต้องการหารือเกี่ยวกับความต้องการของคุณโดยละเอียด อย่าลังเลที่จะติดต่อเรา เราอยู่ที่นี่เพื่อให้แน่ใจว่าคุณจะได้รับโมดูลเชิงเส้นตรงที่ดีที่สุดสำหรับการใช้งานของคุณ มาพูดคุยกันและดูว่าเราจะทำงานร่วมกันเพื่อทำให้โครงการของคุณประสบความสำเร็จได้อย่างไร

อ้างอิง

• คู่มือเครื่องจักร, Industrial Press Inc.
• เทคโนโลยีการเคลื่อนที่เชิงเส้น: การออกแบบ การคัดเลือก และการประยุกต์ใช้ สมาคมวิศวกรการผลิต
