อะไรคือความแตกต่างระหว่างรางนำทางเชิงเส้นตรงอุตสาหกรรมแบบบอลและแบบลูกกลิ้ง?

ในโลกของเครื่องจักรอุตสาหกรรม รางนำทางเชิงเส้นตรงมีบทบาทสำคัญในการรับประกันการเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ ในฐานะผู้จำหน่ายรางนำทางเชิงเส้นอุตสาหกรรม ฉันมักจะพบคำถามจากลูกค้าเกี่ยวกับความแตกต่างระหว่างรางนำทางเชิงเส้นอุตสาหกรรมแบบบอลและแบบลูกกลิ้ง ในบล็อกนี้ ฉันจะเจาะลึกคุณลักษณะหลัก ข้อดี และข้อเสียของแต่ละประเภท เพื่อช่วยคุณในการตัดสินใจอย่างมีข้อมูลสำหรับการใช้งานทางอุตสาหกรรมของคุณ

ความแตกต่างของโครงสร้าง

ความแตกต่างพื้นฐานที่สุดระหว่างรางนำทางเชิงเส้นตรงแบบบอลและแบบลูกกลิ้งอยู่ที่องค์ประกอบการกลิ้ง รางนำเชิงเส้นตรงแบบบอลใช้ลูกบอลเป็นองค์ประกอบการกลิ้ง โดยทั่วไปลูกบอลเหล่านี้ทำจากเหล็กคุณภาพสูงและจัดเรียงอยู่ในวงจรหมุนเวียนภายในระบบรางนำ การหมุนเวียนช่วยให้ลูกบอลหมุนอย่างต่อเนื่องและรองรับน้ำหนักขณะเคลื่อนที่ไปตามราง คุณสามารถค้นหาข้อมูลเพิ่มเติมเกี่ยวกับกลไกการหมุนเวียนได้ในของเราตลับลูกปืนเชิงเส้นแบบหมุนเวียน-

ในทางกลับกัน รางนำเชิงเส้นตรงแบบลูกกลิ้งใช้ลูกกลิ้ง ลูกกลิ้งอาจเป็นทรงกระบอก ทรงกรวย หรือเรียวก็ได้ พื้นที่สัมผัสที่ใหญ่กว่าระหว่างลูกกลิ้งและพื้นผิวรางเมื่อเปรียบเทียบกับลูกบอลถือเป็นคุณสมบัติที่กำหนด พื้นที่สัมผัสที่ใหญ่ขึ้นนี้กระจายน้ำหนักบรรทุกได้เท่าๆ กันทั่วทั้งราง ซึ่งมีผลกระทบอย่างมีนัยสำคัญต่อความสามารถในการรับน้ำหนักบรรทุกและด้านประสิทธิภาพอื่นๆ

โหลด - ขีดความสามารถ

ความสามารถในการรับน้ำหนักเป็นหนึ่งในข้อควรพิจารณาเบื้องต้นเมื่อเลือกรางนำทางเชิงเส้นตรง รางนำเชิงเส้นตรงแบบบอลมีจุดสัมผัสระหว่างลูกบอลกับราง หน้าสัมผัสจุดนี้หมายความว่าสามารถรองรับน้ำหนักได้ค่อนข้างต่ำเมื่อเทียบกับรางนำแบบลูกกลิ้ง แม้ว่าจะเหมาะสำหรับการใช้งานที่โหลดเบาถึงปานกลาง แต่งานหนักอาจทำให้ความสามารถหมดไปอย่างรวดเร็ว

รางนำแบบลูกกลิ้งที่มีหน้าสัมผัสแนวเส้น ทำให้มีความสามารถในการรับน้ำหนักบรรทุกที่สูงกว่ามาก หน้าสัมผัสแบบเส้นจะกระจายโหลดไปยังพื้นที่ขนาดใหญ่ ช่วยลดแรงกดบนจุดสัมผัส ของเรารางสไลด์แบริ่งเชิงเส้นสำหรับงานหนักเป็นตัวอย่างที่ดีเยี่ยมของรางนำแบบลูกกลิ้งที่ออกแบบมาเพื่อรองรับภาระจำนวนมากในสภาพแวดล้อมทางอุตสาหกรรม เหมาะอย่างยิ่งสำหรับการใช้งาน เช่น เครื่องมือกลขนาดใหญ่ ระบบอัตโนมัติสำหรับงานหนัก และอุปกรณ์ขนถ่ายวัสดุ

ความแม่นยำและความแข็งแกร่ง

ความแม่นยำถือเป็นสิ่งสำคัญในการใช้งานทางอุตสาหกรรมหลายประเภท เช่น การตัดเฉือน CNC และการผลิตเซมิคอนดักเตอร์ รางนำทางเชิงเส้นตรงแบบบอลขึ้นชื่อในด้านความแม่นยำสูง ขนาดที่เล็กและการกลิ้งลูกบอลที่ราบรื่นช่วยให้วางตำแหน่งได้อย่างแม่นยำมาก ระบบลูกบอลหมุนเวียนยังช่วยลดแรงเสียดทาน ทำให้สามารถเคลื่อนที่ได้อย่างแม่นยำและทำซ้ำได้ ทำให้รางนำแบบบอลเป็นตัวเลือกยอดนิยมสำหรับการใช้งานที่ต้องการการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง

ในแง่ของความแข็งแกร่ง รางนำแบบลูกกลิ้งจะมีขอบ พื้นที่สัมผัสที่ใหญ่ขึ้นและวิธีที่ลูกกลิ้งกระจายน้ำหนักทำให้โครงสร้างมีความแข็งแกร่งมากขึ้น ความแข็งแกร่งนี้มีประโยชน์ในการใช้งานที่รางนำจำเป็นต้องต้านทานการเสียรูปภายใต้น้ำหนักบรรทุก ตัวอย่างเช่น ในการกัดด้วยความเร็วสูง ความแข็งแกร่งของรางนำแบบลูกกลิ้งจะช่วยรักษาความแม่นยำของเส้นทางการตัด

ความสามารถด้านความเร็ว

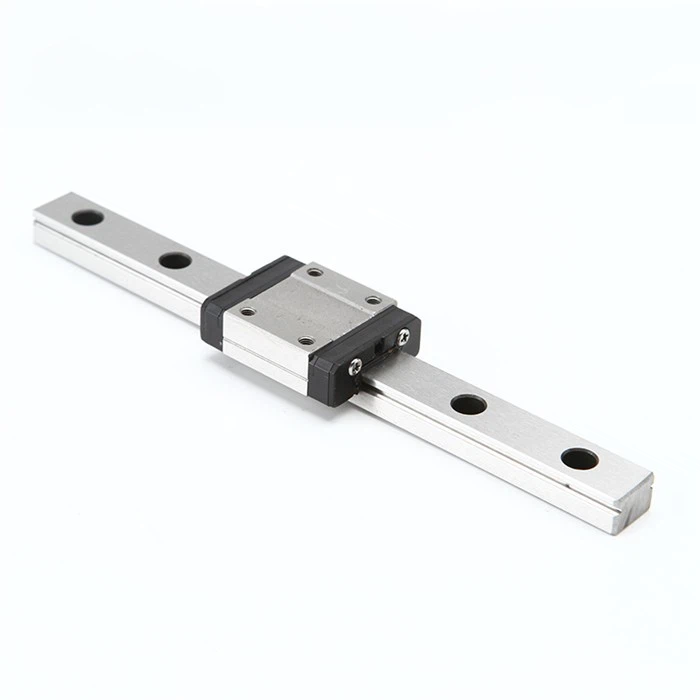

โดยทั่วไปรางนำทางเชิงเส้นตรงแบบบอลจะมีความเร็วที่สูงกว่าเมื่อเปรียบเทียบกับรางนำทางแบบลูกกลิ้ง แรงเสียดทานต่ำและมวลขนาดเล็กของลูกบอลช่วยให้เคลื่อนที่ไปตามรางได้อย่างรวดเร็ว ของเรารางนำทางเชิงเส้นความเร็วสูงแบบเคลื่อนที่เป็นรางนำแบบบอลที่ออกแบบมาสำหรับการใช้งานความเร็วสูงโดยเฉพาะ สามารถใช้ในอุตสาหกรรมต่างๆ เช่น บรรจุภัณฑ์ การประกอบชิ้นส่วนอิเล็กทรอนิกส์ และหุ่นยนต์ที่ต้องการการเคลื่อนที่เชิงเส้นอย่างรวดเร็ว

รางนำแบบลูกกลิ้ง เนื่องจากพื้นที่สัมผัสที่ใหญ่กว่าและความเฉื่อยที่สูงกว่า อาจมีข้อจำกัดในแง่ของความเร็ว อย่างไรก็ตาม ความก้าวหน้าล่าสุดในเทคโนโลยีรางนำแบบลูกกลิ้งได้ลดช่องว่างนี้ และตอนนี้สามารถนำไปใช้ในการใช้งานที่มีความเร็วสูงปานกลางได้

การพิจารณาต้นทุน

ต้นทุนเป็นปัจจัยหนึ่งในการตัดสินใจซื้อทางอุตสาหกรรมเสมอ โดยทั่วไปรางนำทางเชิงเส้นแบบบอลจะคุ้มค่ากว่ารางนำทางแบบลูกกลิ้ง การออกแบบและกระบวนการผลิตที่เรียบง่ายของรางนำแบบบอลส่งผลให้ต้นทุนการผลิตลดลง ซึ่งส่งต่อไปยังลูกค้า สำหรับการใช้งานที่มีงบประมาณจำกัด หรือเมื่อข้อกำหนดหลักในการโหลดที่ต่ำกว่าและความเร็วสูง รางนำแบบบอลให้ความสมดุลที่ดีระหว่างประสิทธิภาพและราคา

รางนำแบบลูกกลิ้งซึ่งมีความสามารถในการรับน้ำหนักสูงกว่าและมีความแข็งแกร่งมากกว่า มักมีราคาสูงกว่า อย่างไรก็ตาม เมื่อการใช้งานต้องการคุณลักษณะด้านประสิทธิภาพที่เหนือกว่าของรางนำชนิดลูกกลิ้ง การลงทุนมักจะได้รับการพิสูจน์ด้วยผลประโยชน์ระยะยาว เช่น ต้นทุนการบำรุงรักษาที่ลดลงและความสามารถในการผลิตที่เพิ่มขึ้น

การสึกหรอและอายุการใช้งาน

ลักษณะการสึกหรอของรางนำทางเชิงเส้นตรงแบบบอลและแบบลูกกลิ้งก็แตกต่างกันเช่นกัน รางนำแบบบอลมีแนวโน้มที่จะสึกหรอมากกว่าที่จุดสัมผัสระหว่างบอลกับราง เมื่อเวลาผ่านไป การสึกหรอนี้อาจส่งผลให้ความแม่นยำและประสิทธิภาพลดลง การหล่อลื่นอย่างสม่ำเสมอและการบำรุงรักษาอย่างเหมาะสมสามารถช่วยยืดอายุการใช้งานของรางนำแบบบอลได้

รางนำแบบลูกกลิ้งที่มีหน้าสัมผัสเส้น ทำให้เกิดการสึกหรอมากยิ่งขึ้น พื้นที่สัมผัสที่ใหญ่ขึ้นจะกระจายการสึกหรออย่างสม่ำเสมอทั่วทั้งพื้นผิวสัมผัส ซึ่งโดยทั่วไปส่งผลให้อายุการใช้งานยาวนานขึ้นเมื่อเทียบกับรางนำแบบบอล อย่างไรก็ตาม ควรพิจารณาต้นทุนเริ่มต้นและความซับซ้อนในการบำรุงรักษารางนำแบบลูกกลิ้งด้วย

การปรับตัวด้านสิ่งแวดล้อม

ในแง่ของความสามารถในการปรับตัวด้านสิ่งแวดล้อม รางนำทั้งแบบลูกกลิ้งและแบบลูกกลิ้งสามารถออกแบบให้ทนทานต่อสภาพแวดล้อมต่างๆ ได้ อย่างไรก็ตาม รางนำทางแบบบอลจะไวต่อการปนเปื้อนมากกว่า ลูกบอลที่มีขนาดเล็กหมายความว่าแม้แต่ฝุ่นหรือเศษเล็กเศษน้อยก็สามารถทำให้เกิดความเสียหายหรือส่งผลกระทบต่อการทำงานที่ราบรื่นของรางนำได้

รางนำทางแบบลูกกลิ้งค่อนข้างทนต่อการปนเปื้อนได้ดีกว่าเนื่องจากมีพื้นที่สัมผัสที่ใหญ่กว่าและการออกแบบที่แข็งแกร่งกว่า สามารถใช้ในสภาพแวดล้อมที่รุนแรง เช่น ในเหมืองแร่ การก่อสร้าง และการใช้งานกลางแจ้งบางประเภท

บทสรุป

โดยสรุป รางนำเชิงเส้นอุตสาหกรรมแบบบอลและแบบลูกกลิ้งแต่ละชนิดมีข้อดีและข้อเสียเฉพาะของตัวเอง รางนำแบบบอลเหมาะสำหรับการใช้งานที่มีความเร็วสูง เบาถึงปานกลาง และมีความแม่นยำสูง มีความคุ้มค่าและให้การเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ ในทางกลับกัน รางนำแบบลูกกลิ้งมีความเป็นเลิศในการใช้งานที่รับน้ำหนักสูง มีความแข็งแกร่งสูง และมีความเร็วสูงปานกลาง มีความทนทานมากกว่าและสามารถทนต่อสภาพแวดล้อมที่รุนแรงได้ดีกว่า

ในฐานะซัพพลายเออร์รางนำทางเชิงเส้นระดับอุตสาหกรรม เราเข้าใจดีว่าการเลือกรางนำทางที่เหมาะสมเป็นสิ่งสำคัญต่อความสำเร็จของโครงการอุตสาหกรรมของคุณ เรามีรางนำทางเชิงเส้นตรงแบบบอลและแบบลูกกลิ้งหลายประเภทเพื่อตอบสนองความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการรางนำทางเชิงเส้นตรงแบบเคลื่อนที่ความเร็วสูงสำหรับโครงการหุ่นยนต์ของคุณ หรือรางสไลด์เชิงเส้นตรงสำหรับงานหนักสำหรับเครื่องมือกลขนาดใหญ่ของคุณ เราก็สามารถจัดหาทางออกที่ดีที่สุดให้กับคุณได้

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา หรือมีข้อกำหนดเฉพาะสำหรับการใช้งานในอุตสาหกรรมของคุณ โปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการตัดสินใจที่ถูกต้องและจัดหารางนำทางเชิงเส้นตรงทางอุตสาหกรรมคุณภาพสูง

อ้างอิง

• "คู่มือระบบการเคลื่อนที่เชิงเส้น" จัดพิมพ์โดยสำนักพิมพ์ชั้นนำในอุตสาหกรรม
• เอกสารทางเทคนิคจากผู้ผลิตรางนำทางเชิงเส้นรายใหญ่
